引言

在当今高速数据传输与便携式电子设备普及的时代，静电放电（ESD）和电磁干扰（EMI）对集成电路的威胁日益严重。USBLC6 系列芯片作为一款专为 USB 2.0 和高清多媒体接口（HDMI）等高速数据线路设计的超低电容 ESD 保护器件，已成为众多电子产品的关键组件。大富瑞（Dafaray）作为国内知名的半导体供应商，推出的 USBLC6 集成电路芯片凭借其出色的性能与可靠性，在市场上获得了广泛关注。本文将深入探讨大富瑞 USBLC6 芯片的技术特性、典型应用、选型指南及市场前景。

一、USBLC6 芯片概述

USBLC6 是一款集成式静电放电保护芯片，内部集成了多路超低电容二极管阵列，专为保护高速数据接口免受 ESD 和电缆放电事件（CDE）的损害。其典型工作电压为 5V，击穿电压通常在 6V 左右，响应时间极短（纳秒级），可有效钳位瞬态高压，确保后级敏感 IC 的安全。

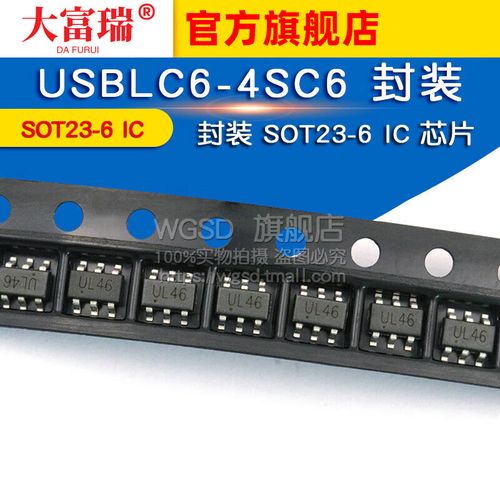

大富瑞的 USBLC6 产品系列与业界标准型号（如 STMicroelectronics 的 USBLC6-2SC6）保持引脚兼容，并采用 SOT-23-6 等小型封装，适合高密度 PCB 布局。芯片内部通常包含四个或六个通道，用于保护 USB 的 D+、D- 数据线以及 VBUS 电源线。

二、技术特性与优势

1. 超低电容与高信号完整性

为了满足 USB 2.0 高速（480 Mbps）甚至 USB 3.0 的传输要求，线路上的寄生电容必须尽可能低。大富瑞 USBLC6 的 I/O 线间电容典型值仅为 0.8 pF（不同型号略有差异），极大减少了信号衰减和反射，保证数据传输的完整性。

2. 高 ESD 防护等级

该芯片符合 IEC 61000-4-2 标准，接触放电防护可达 ±15 kV（空气放电 ±25 kV），能够承受反复的静电冲击，避免设备因静电而损坏或死机。

3. 低钳位电压

在瞬态事件中，芯片将电压钳位在安全水平，例如在 8/20 μs 波形下，钳位电压可低至 10 V 以下（取决于电流大小），有效保护后级电路。

4. 小尺寸封装

采用 SOT-23-6、DFN-6 等微型封装，占板面积小，适合智能手机、平板电脑、可穿戴设备等对空间要求苛刻的应用。

5. 宽工作温度范围

工业级温度范围（-55℃ 至 +125℃）确保在各种严苛环境下稳定工作。

三、典型应用领域

• USB 接口保护：USB 2.0/3.0 主机、集线器、外设（如键盘、鼠标、打印机）的数据线及电源线保护。
• HDMI/DVI 接口：高速视频信号线的 ESD 防护。
• 便携式消费电子：智能手机、平板电脑、数码相机、MP3 播放器等。
• 计算机及外设：笔记本电脑、主板、扩展卡等。
• 通信设备：路由器、交换机、基站等。
• 汽车电子：车载信息娱乐系统的 USB 端口保护。

四、选型与设计注意事项

1. 工作电压：确认芯片的反向工作电压（VRWM）是否高于被保护线路的最高电压（USB VBUS 通常为 5V），一般选 5V 或 6V 型号。
2. 电容匹配：根据信号速率选择合适电容，USB 2.0 建议小于 3 pF，USB 3.0 建议小于 0.5 pF。
3. 通道数：根据需要保护的线路数量选择通道数（2、4、6 通道等）。
4. 封装散热：考虑 PCB 布局和散热条件。
5. 合规性：确保芯片通过相关 ESD 标准认证，并符合 RoHS 环保要求。

五、市场前景与国产化趋势

随着 5G、物联网、人工智能等技术的普及，高速数据接口数量激增，ESD 保护芯片需求持续增长。USBLC6 作为通用型保护器件，市场空间广阔。大富瑞等国内厂商通过自主研发，逐步实现USBLC6 的国产化替代，不仅降低了成本，也提升了供应链安全性。随着 USB4 和更高速度接口的推广，对超低电容、高性能 ESD 保护芯片的需求将更加迫切，USBLC6 系列有望进一步演进，集成更多功能，满足新兴应用需求。

##

大富瑞 USBLC6 集成电路芯片以其超低电容、高 ESD 防护等级和小尺寸封装，成为高速数据接口保护的理想选择。在设计电子产品时，合理选用并正确布局 USBLC6 芯片，能显著提升设备的可靠性和耐用性。随着国产半导体的崛起，大富瑞有望在该领域发挥更重要的作用，为全球客户提供优质可靠的保护解决方案。
